Гидравлика в испарителях: ходы, скорости, потери давления

Гидравлика водяной стороны испарителя определяет эффективность, устойчивость к накипи и стоимость эксплуатации. Разбираем выбор числа ходов, скорости в трубах и расчёт потерь давления, даём практические диапазоны и два калькулятора.

Каталог испарителей Подобрать по параметрам

Видео: Гидравлика в испарителях: ходы, скорости, потери давления

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

База: расход → скорость → Re → потери давления

v = \(\dfrac{4\dot{V}}{\pi d_i^2 \cdot N_\text{parallel}}\), Re = \(\dfrac{\rho v d_i}{\mu}\), ΔP ≈ f·(L/d)·\(\dfrac{\rho v^2}{2}\) + K·\(\dfrac{\rho v^2}{2}\)

Параллельно работают трубы внутри одного хода. Больше ходов → меньше параллельных труб → скорость ↑ и ΔP ↑.
Re ≥ 4000 обычно обеспечивает турбулентность и приемлемую теплоотдачу.
Практические расчёты учитывают шероховатость, местные сопротивления и распределение потоков по ходам.

Как выбрать число ходов по воде

Задайте расход и допустимую ΔP на аппарат.
Выберите базовый d_i труб (по типорядам) и число труб в пучке.
Подберите число ходов, чтобы v попала в 0.7–1.8 м/с и ΔP ≤ лимита.
Проверьте скорости в коллекторах, кавитационные риски насоса, сервисные зазоры.

Из чего складываются потери давления

Трение в трубах: f·(L/d)·(ρv²/2) — зависит от Re и шероховатости.
Местные (вход/выход/повороты в крышках): K·(ρv²/2) — суммарный коэффициент по числу поворотов.
Неравномерность распределения по ходам: закладывают запас.

На стадии прикидки удобно использовать Blasius: f=0.316·Re^−0.25 (для гладких труб, Re≈3·10³…10⁵).

Калькулятор «советчик» числа ходов

Подбирает число ходов, чтобы попасть в целевую скорость и не превысить лимит ΔP.

Расход, м³/ч Число труб в пучке Внутренний диаметр труб, мм Длина одного прохода, м Лимит потерь давления, кПа Среда

Калькулятор: скорость, Re и потери давления

Даёт укрупнённые значения по выбранным параметрам трубной стороны.

Расход, м³/ч Число труб в пучке Число ходов Внутренний диаметр труб, мм Длина одного прохода, м Среда Местные сопротивления, K (суммарно)

Подводные камни и типовые ошибки

Слишком низкая скорость (<0.7 м/с): накипь, низкая α, «расползание» площадей и цены.
Слишком высокая скорость (>2.5 м/с): шум, эрозия, лишние потери давления.
Недоучёт местных сопротивлений в крышках и коллекторе — ΔP «вылезает» позже.
Неравномерное распределение по ходам — нужен запас по ΔP и проверка компоновки крышек.
Игнорирование качества воды — без фильтрации и регламента чистки расчёт быстро «устаревает».

Короткие сценарии

Чиллер 300 кВт, расход 52 м³/ч2–3 хода, d_i≈14–16 мм — скорость в целевом диапазоне, ΔP ≤ 40–50 кПа.

Гликоль 30%, 30 м³/чСкорость держать ≥0.8 м/с; ΔP выше — проверьте насос и число ходов.

Морская водаМатериалы: титан/нерж., скорости умеренные, контроль кавитации насоса.

Жёсткая водаФильтрация + регламент CIP; держать v ≥0.9 м/с для самоочистки потоком.

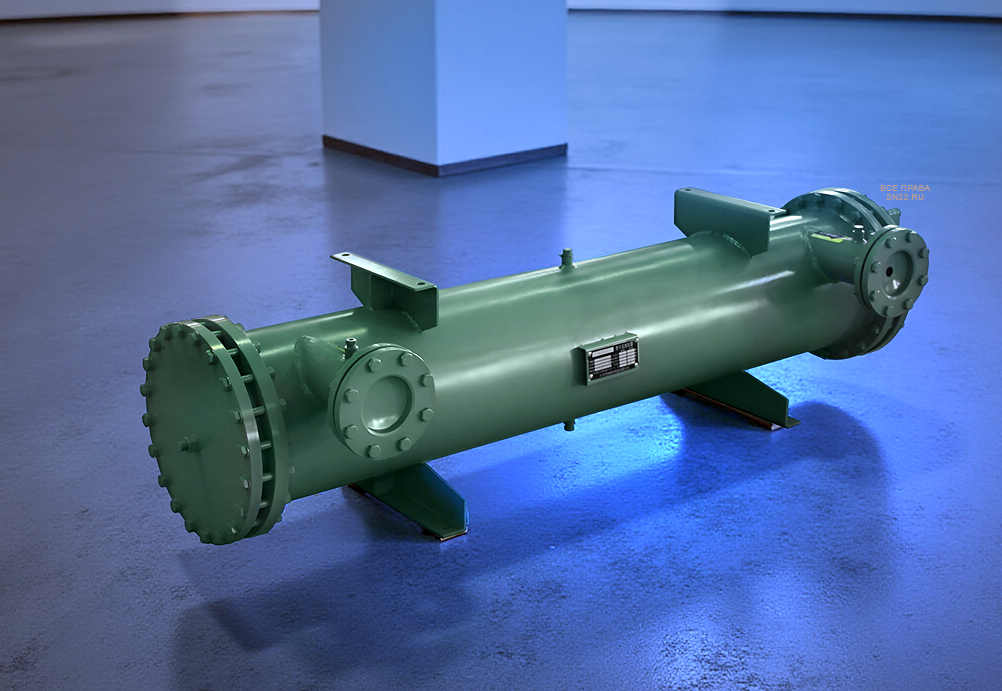

Каталог кожухотрубных испарителей

Все испарители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ИКВ

С компенсатором — для больших ΔT и габаритов.

Смотреть

Тип ИНВ

«Сухие»/без компенсатора — компактно и экономно.

Смотреть

Тип ИУ

U-образные трубки, удобное извлечение пучка.

Смотреть

Тип ИХ

Затопленные для воды и рассолов.

Смотреть

Тип ИНТ / ИКТ

Термосифонные, естественная циркуляция.

Смотреть

FAQ — часто задаваемые вопросы

Какая целевая скорость в трубах?

Обычно 0.7–1.8 м/с. Ниже — риск накипи, выше — рост ΔP и эрозии.

Сколько ходов выбирать в чиллере?

Чаще 2–3 хода. Точный выбор — по расходу, d_i, ΔP-лимиту и целевой скорости.

Как оценить потери давления на прикидке?

Используйте f=0.316·Re^−0.25, ΔP≈f(L/d)(ρv²/2)+K(ρv²/2). На подборе добавляют запас на распределение по ходам.

Гликоль сильно влияет на ΔP?

Да. Выше вязкость ⇒ ниже Re и выше ΔP при том же расходе. Проверьте насос и число ходов.

Можно ли брать скорость >2.5 м/с?

Только осознанно и обычно не для меди. Чаще стремятся ≤2.2 м/с для ресурса.

Нужно ли учитывать местные сопротивления?

Да. Вход/выход/повороты добавляют 10–30% к трению. На прикидке задают суммарный K.

Как учесть качество воды?

Фильтрация + регламент чистки. Для жёсткой воды держите скорость ≥0.9 м/с и закладывайте запас по ΔP.

Ориентация аппарата влияет на гидравлику?

На водяной стороне — косвенно (компоновка крышек/коллекторов). Ключевое — скорости и проходные сечения.

Какой запас по ΔP закладывать?

Часто 10–20% к вычисленному значению под неравномерность распределения и загрязнения.

Поможете подобрать ходы и d_i под наш расход?

Да. Отправьте исходные — рассчитаем и предложим конфигурацию с проверкой по ΔP и сервису.
